Realizzazione Telaio Calotta in Composito – 1° Parte

Introduzione

Il presente articolo descrive la prima parte della realizzazione del telaio della calotta trasparente in fibra di carbonio, relativo al progetto Skyscooter. In questa parte vedremo come ho realizzato la struttura di supporto temporanea e la laminazione dei montanti. Come di consueto il processo è documentato tramite video dedicato.

Descrizione

Questo tipo di lavorazioni inizia nei primi mesi del 2022. Ancora in periodo Covid-19 e con le limitazioni del caso.

La prima cosa che è ho dovuto pensare è il metodo più veloce e facile per realizzare un telaio di supporto in carbonio, partendo da una carenatura in composito già pronta, per poi pensare ai montanti veri e propri.

Realizzazione supporto temporaneo

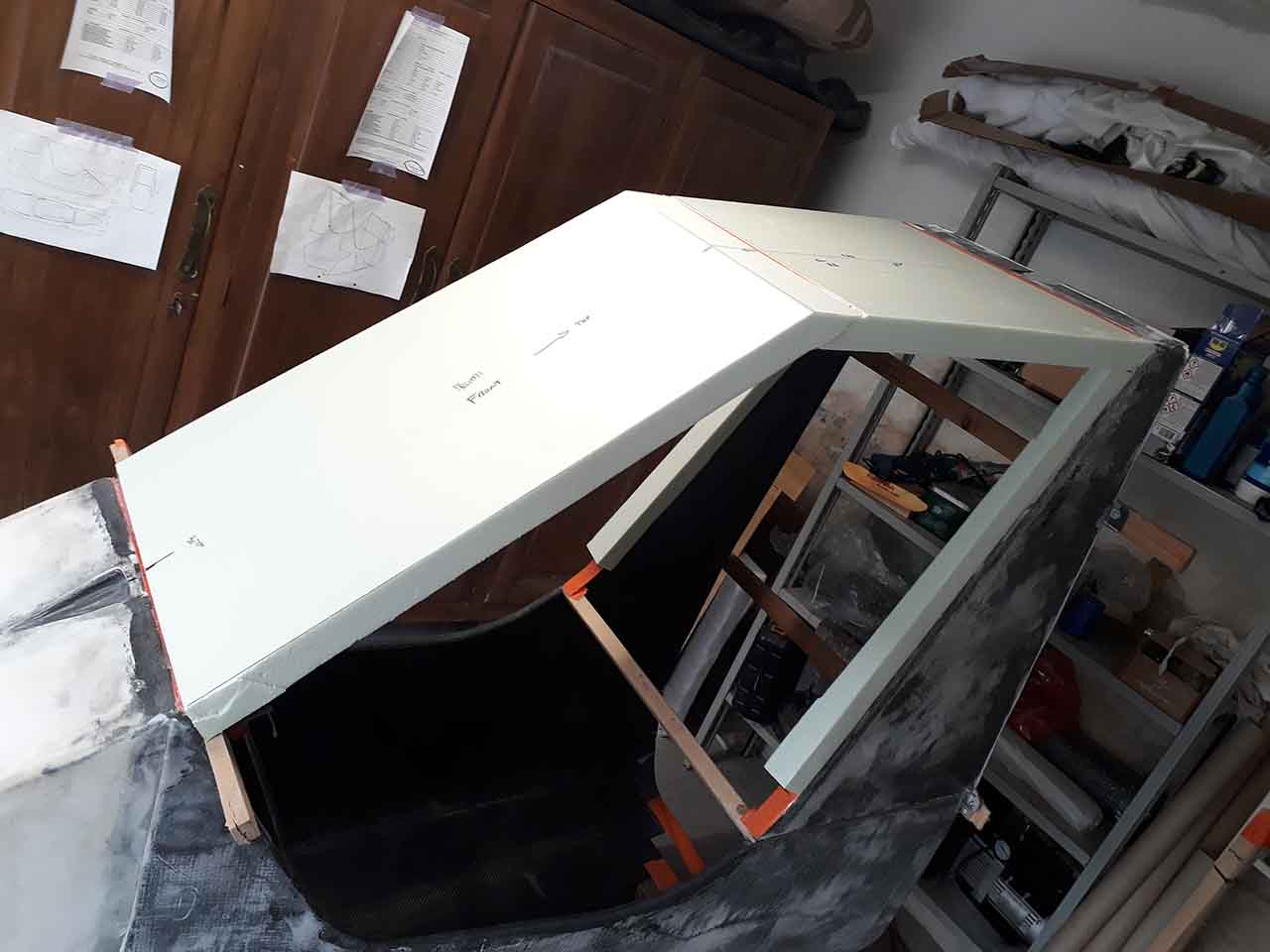

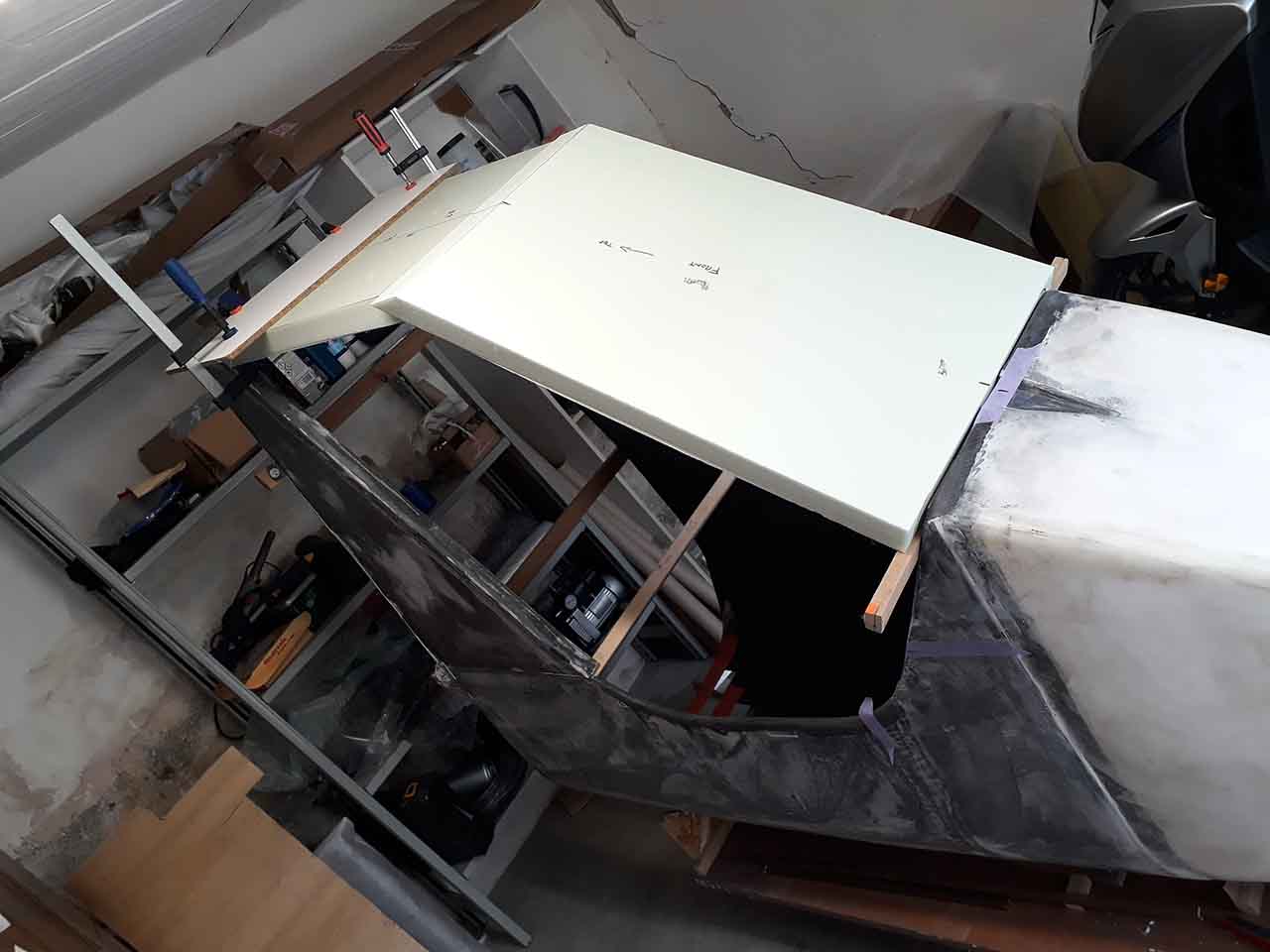

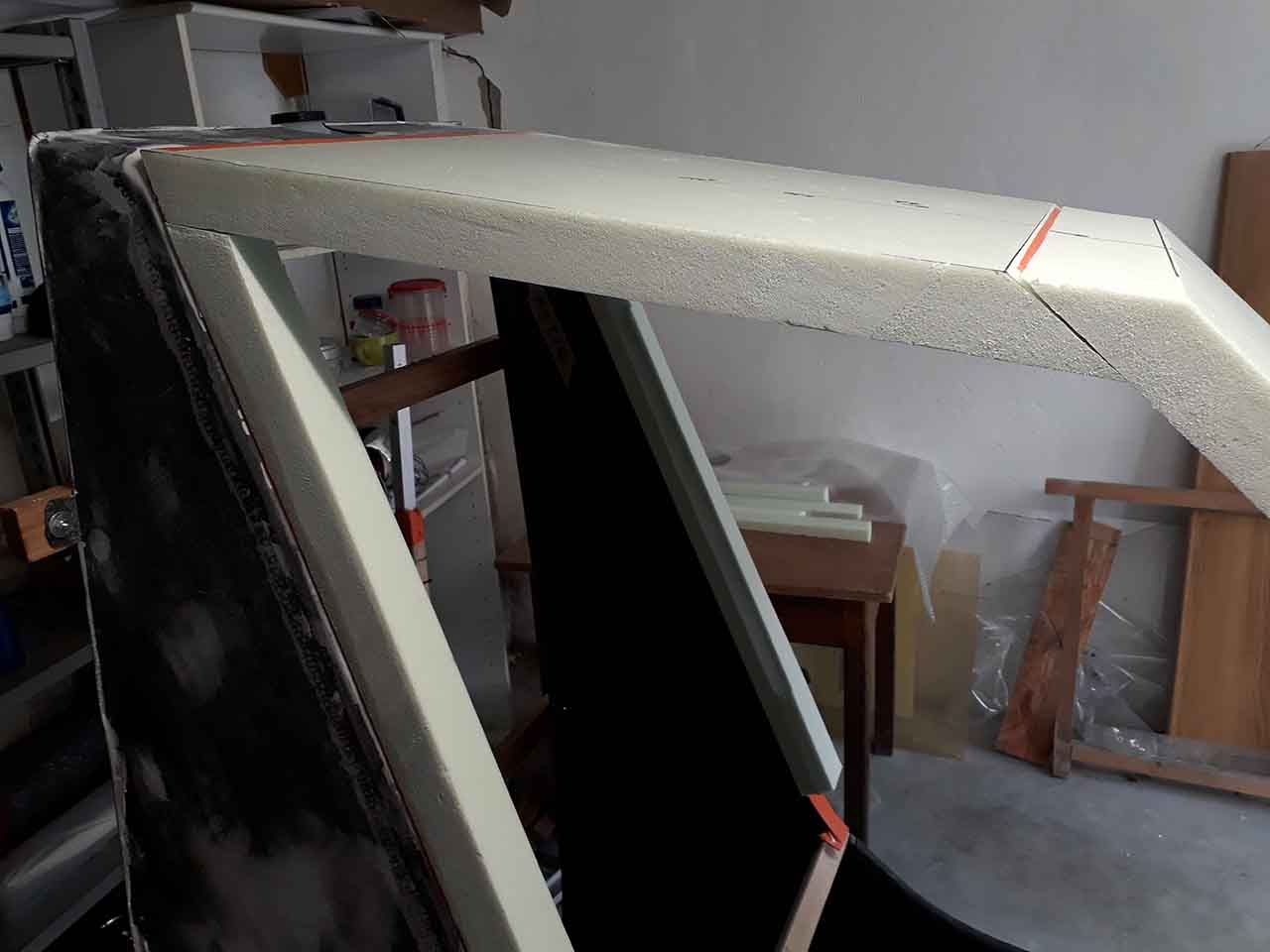

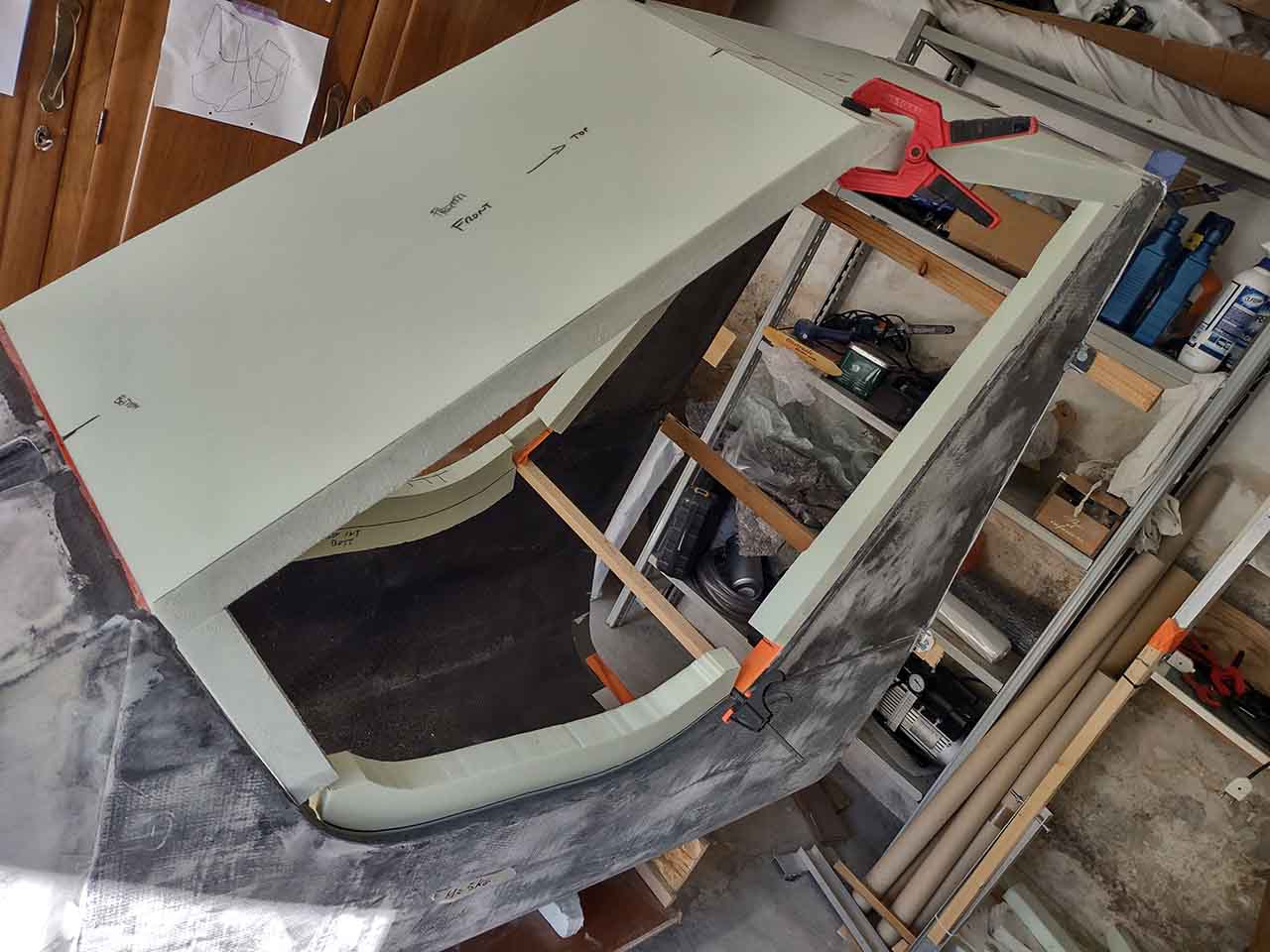

Il metodo più facile che ho trovato, basandomi anche sui materiali che avevo già a disposizione, è stato quello di creare un struttura in polistirene estruso, realizzata con pannelli tagliati con la tecnica del filo a caldo, e sagomati poi manualmente una volta accoppiati e fissati con listelli di legno, nastro adesivo e colla a caldo alla carena principale.

Tale supporto servirà poi per posizionare e incollare tra loro, i montanti in carbonio realizzati e tagliati separatamente.

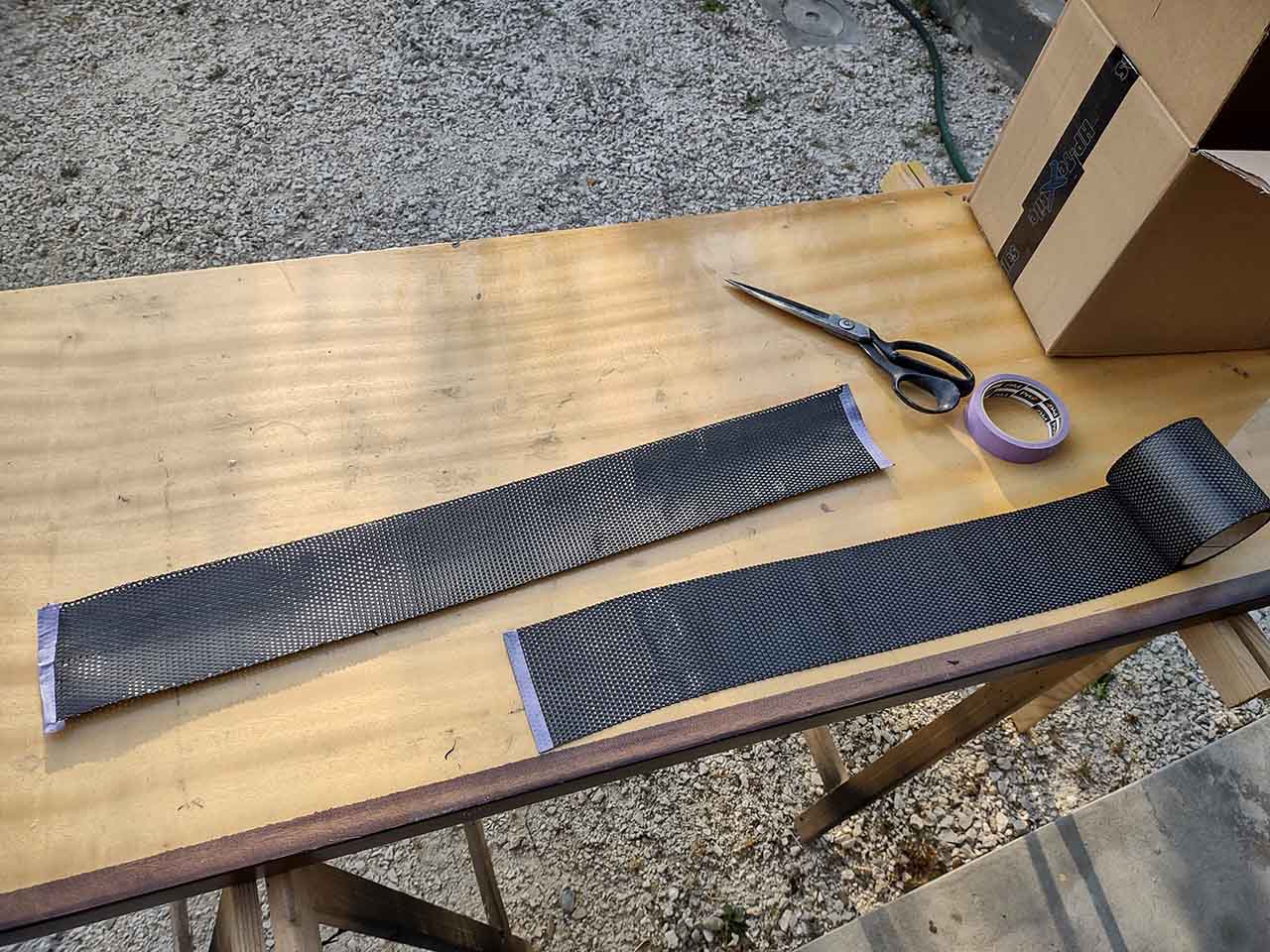

Laminazione montanti

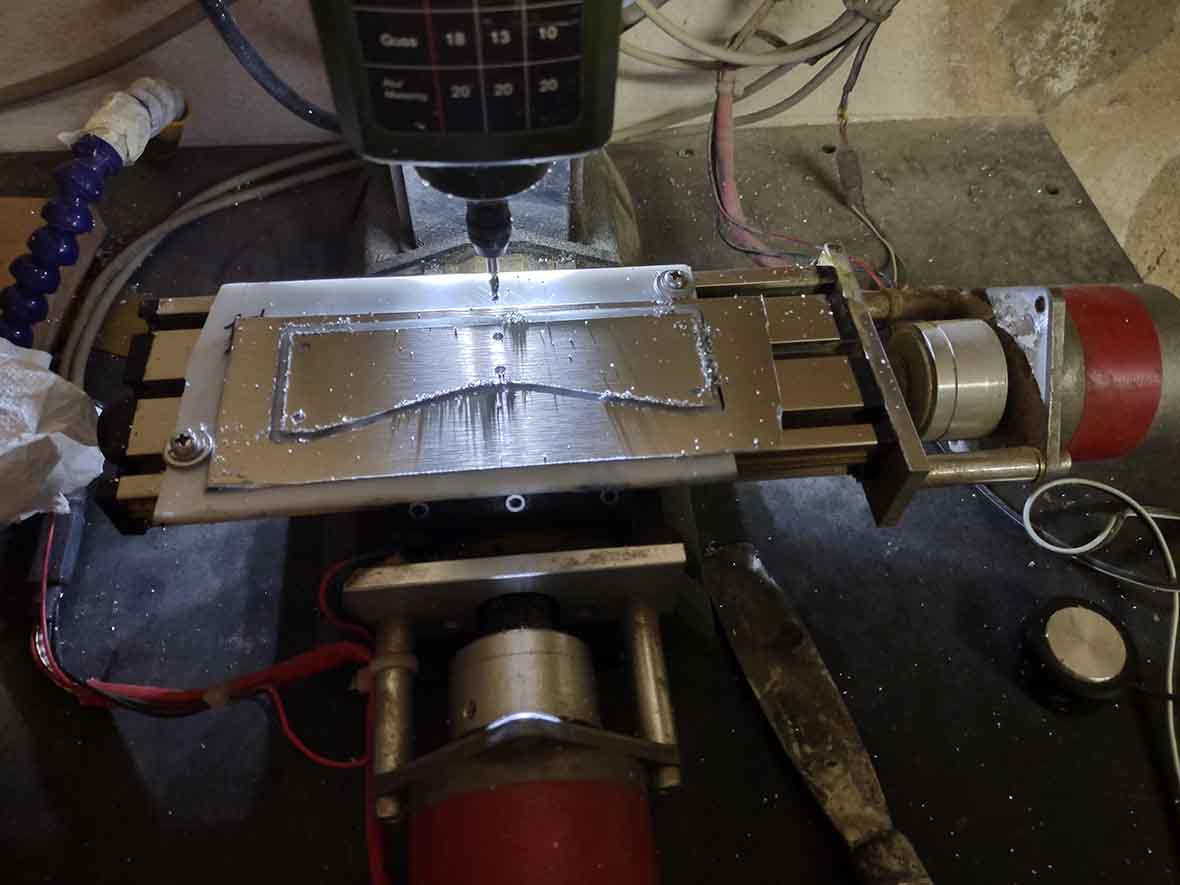

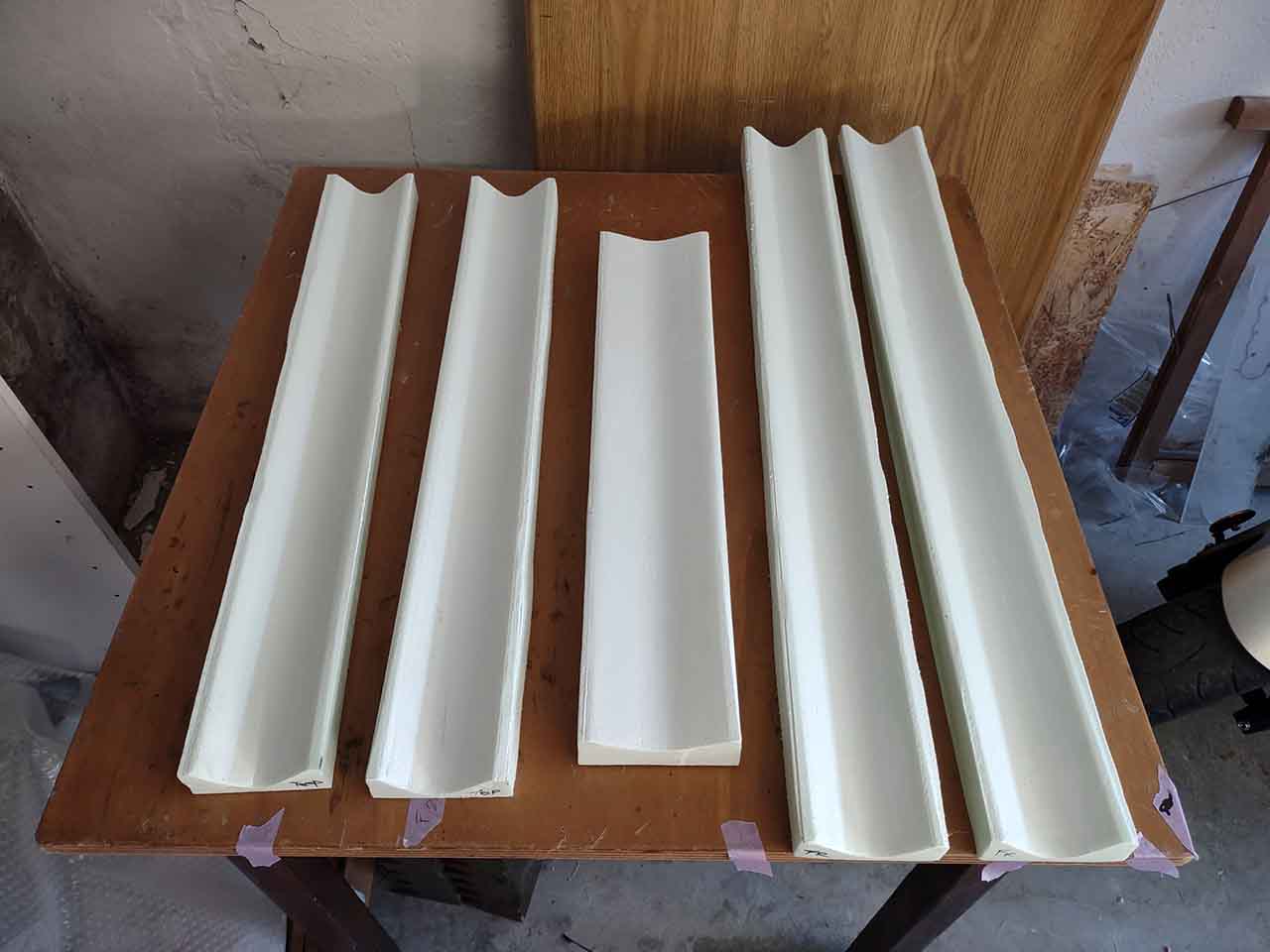

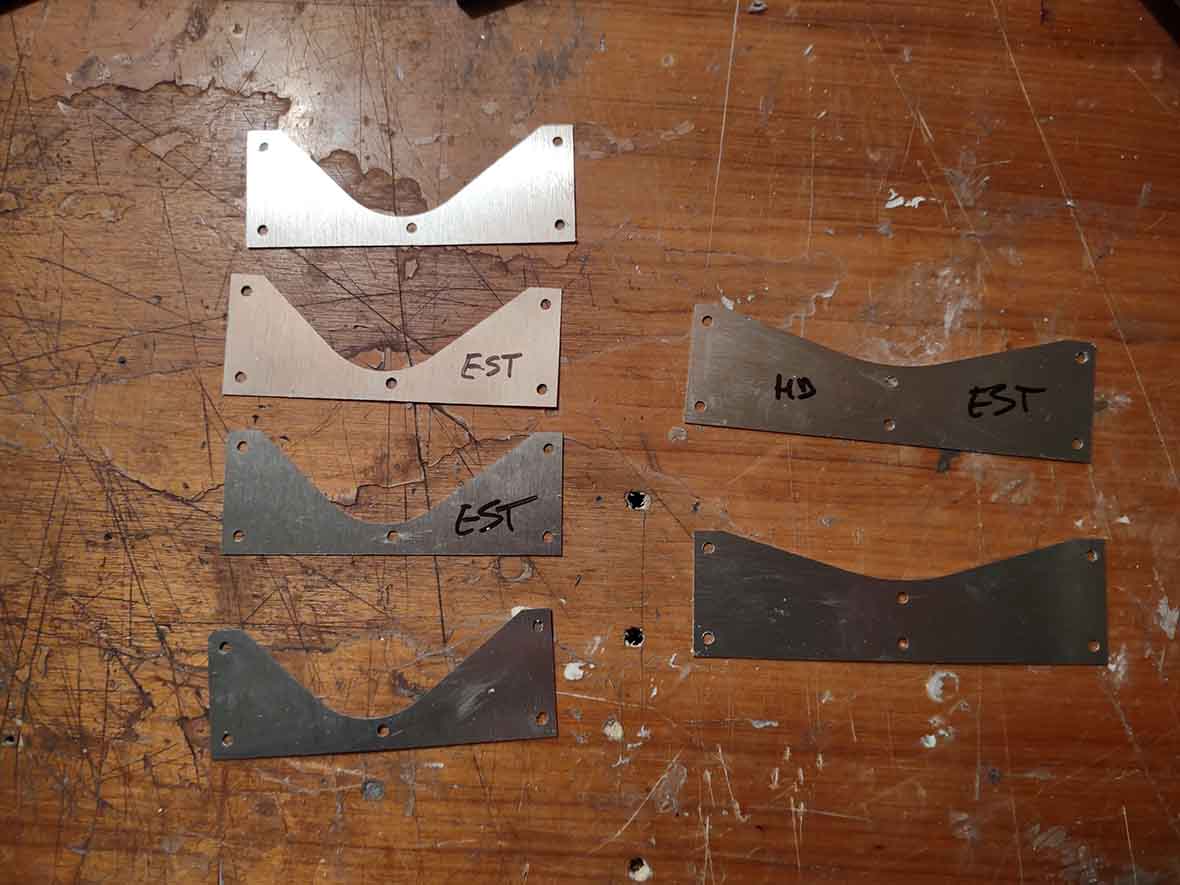

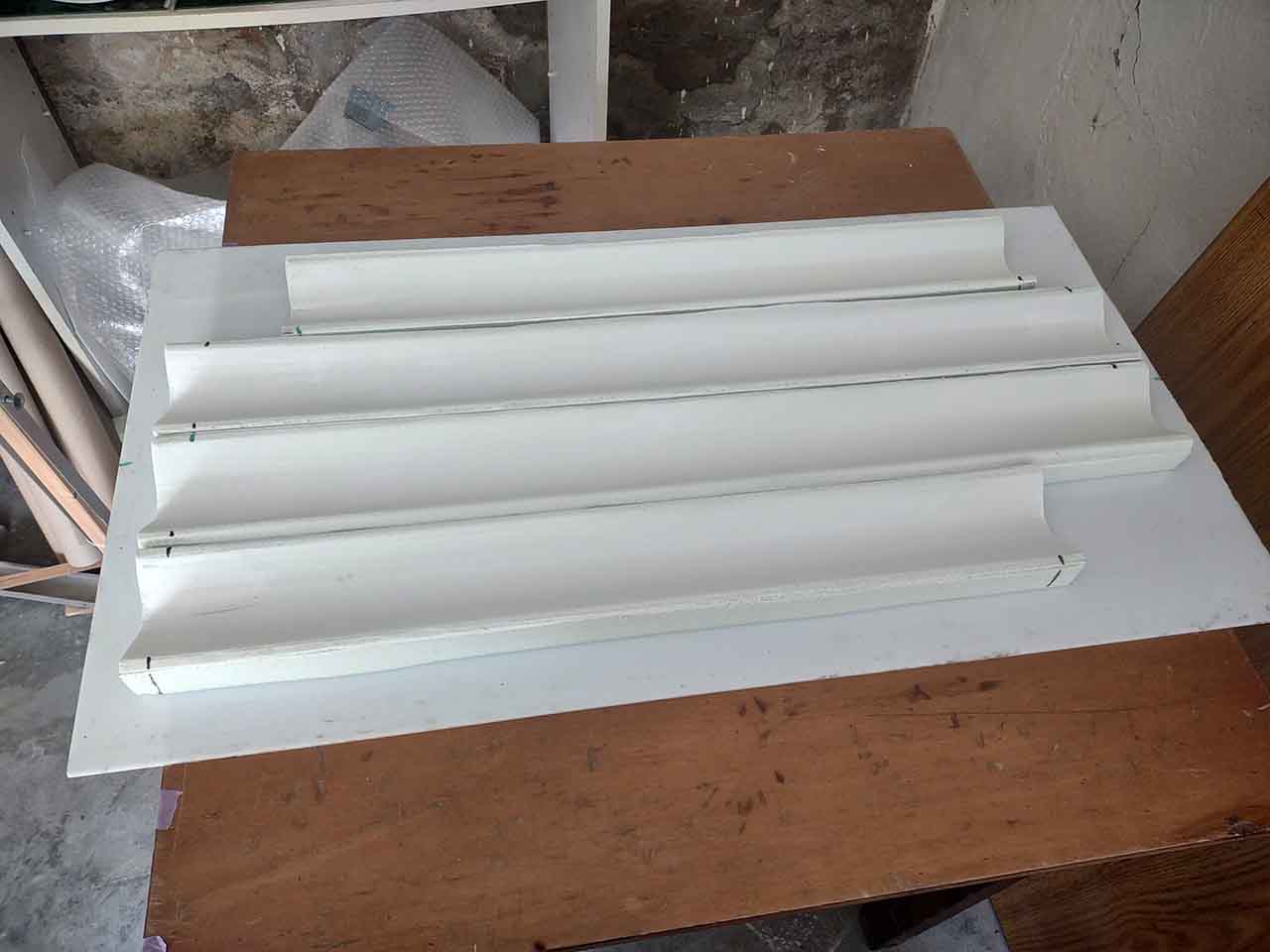

Per realizzare velocemente i montanti ho realizzato dei semplici stampi in polistirene estruso a perdere, tagliati anche questi con la tecnica del filo a caldo, con delle dime in alluminio fresate CNC.

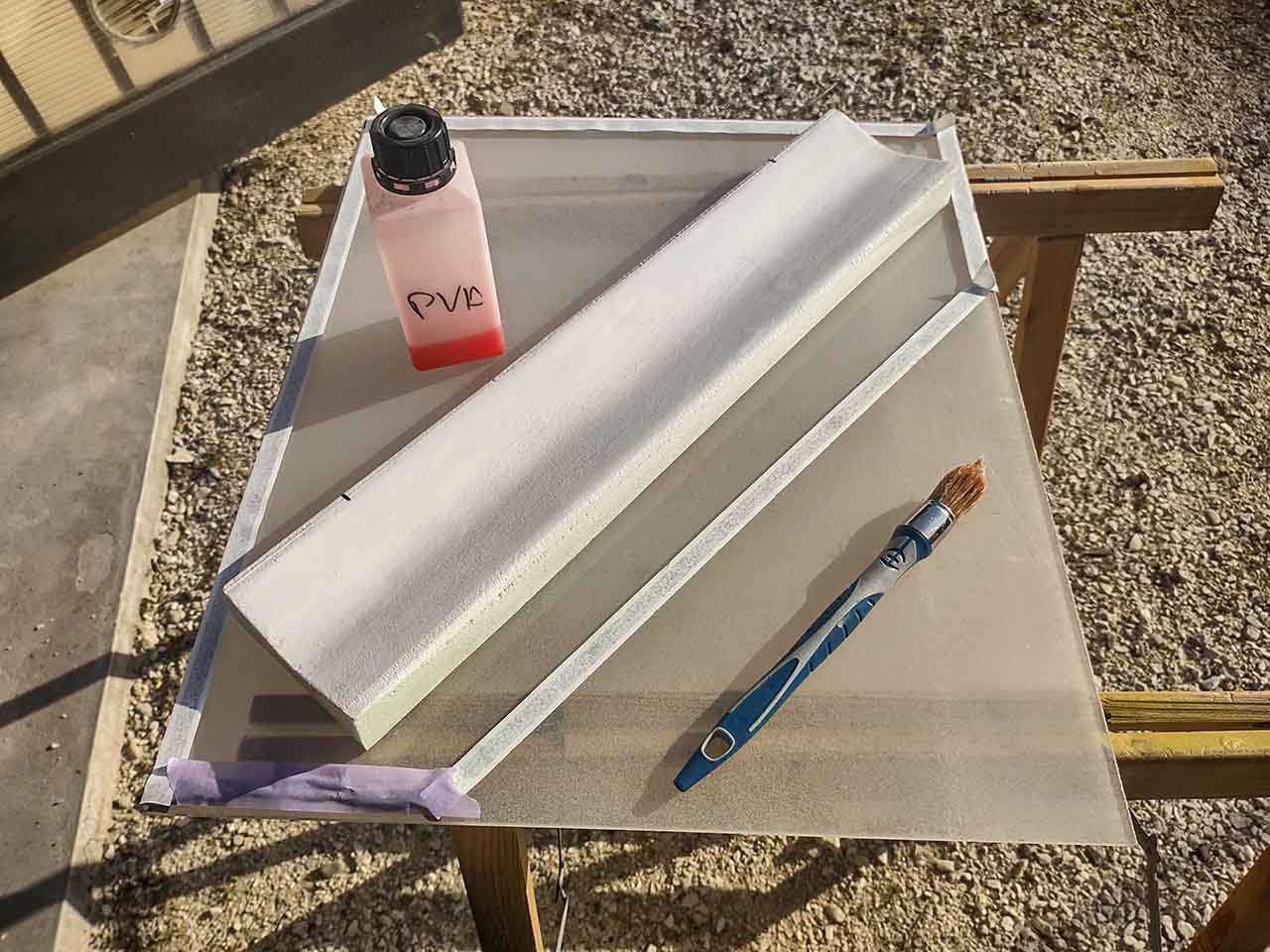

Gli stampi sono stati rivestiti con vernice ad acqua e poi trattati con alcool polivinilico in qualità di distaccante.

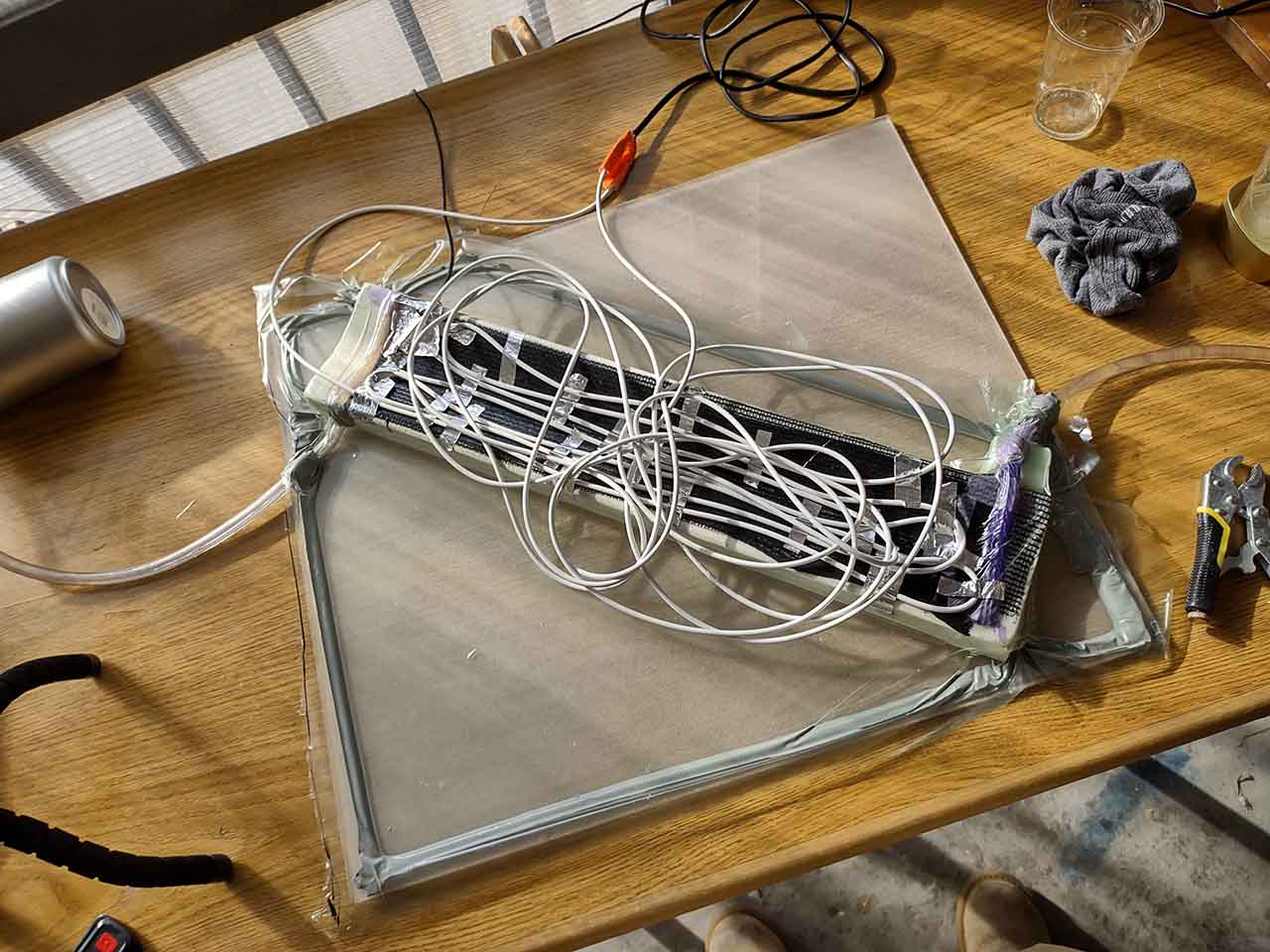

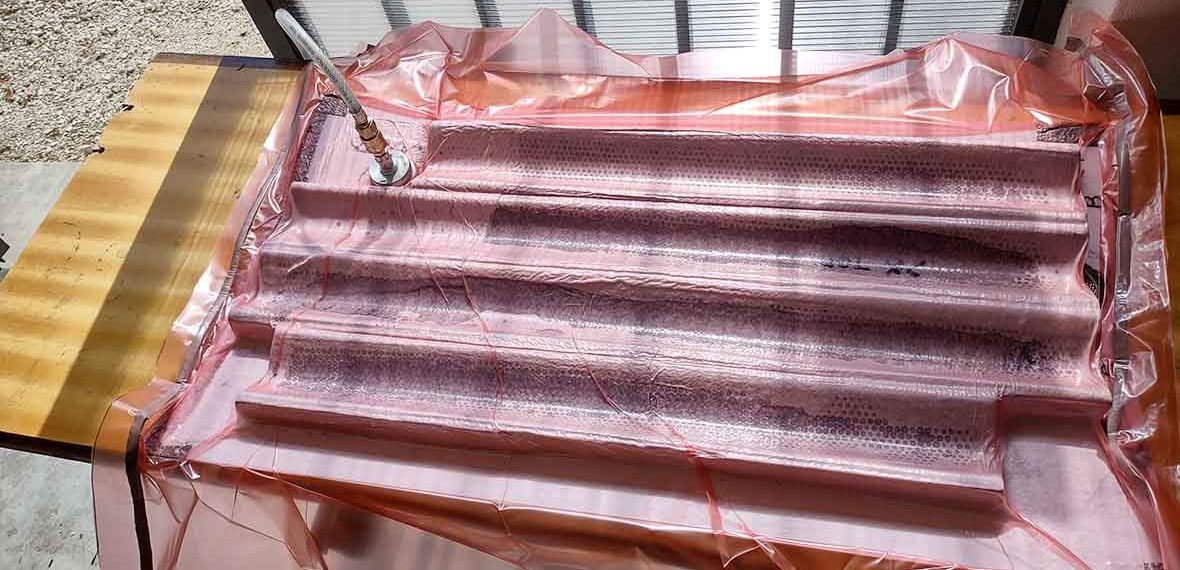

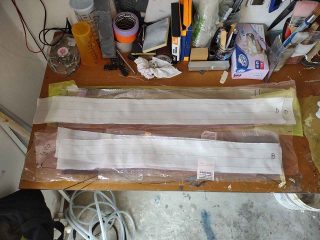

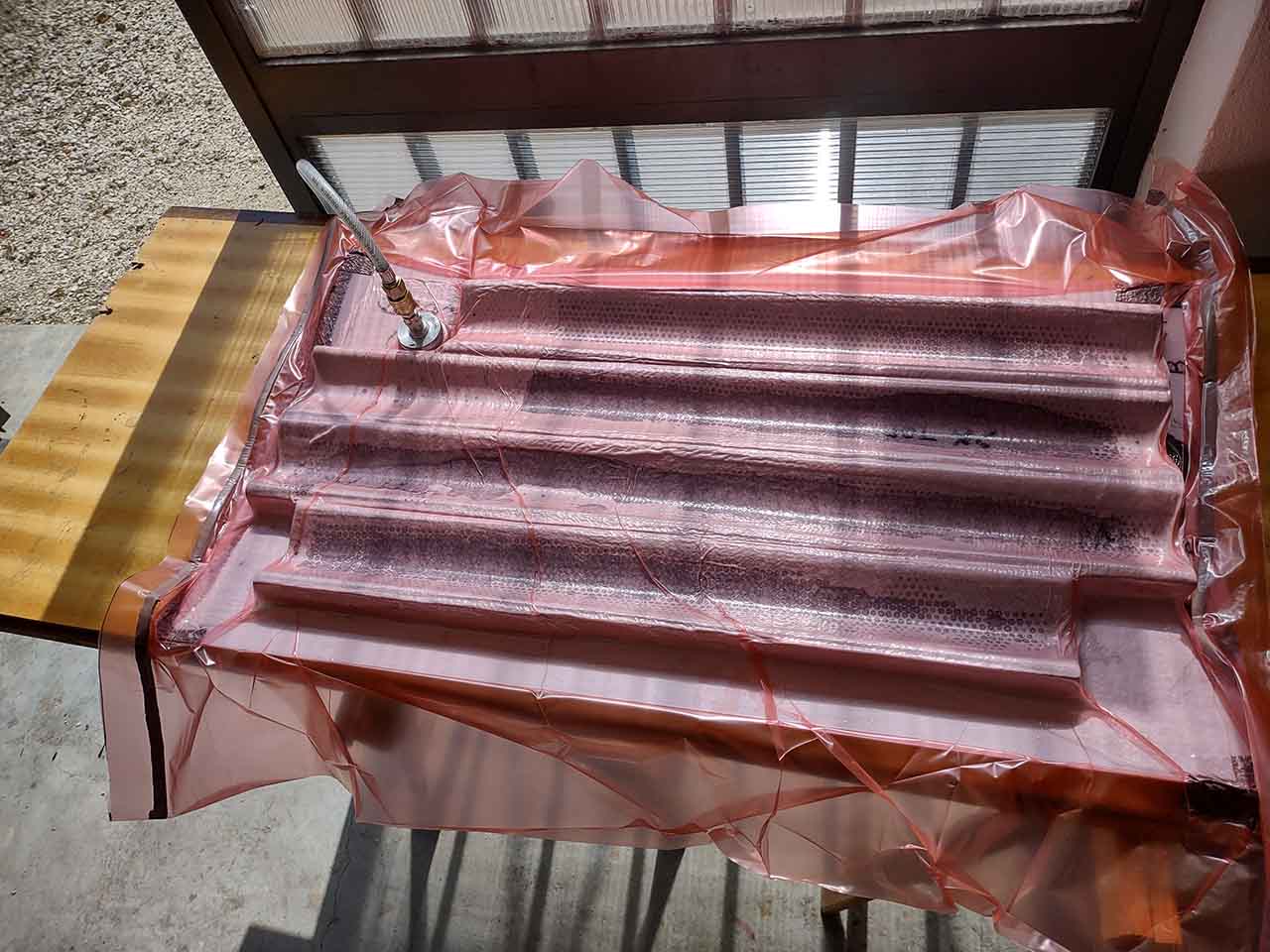

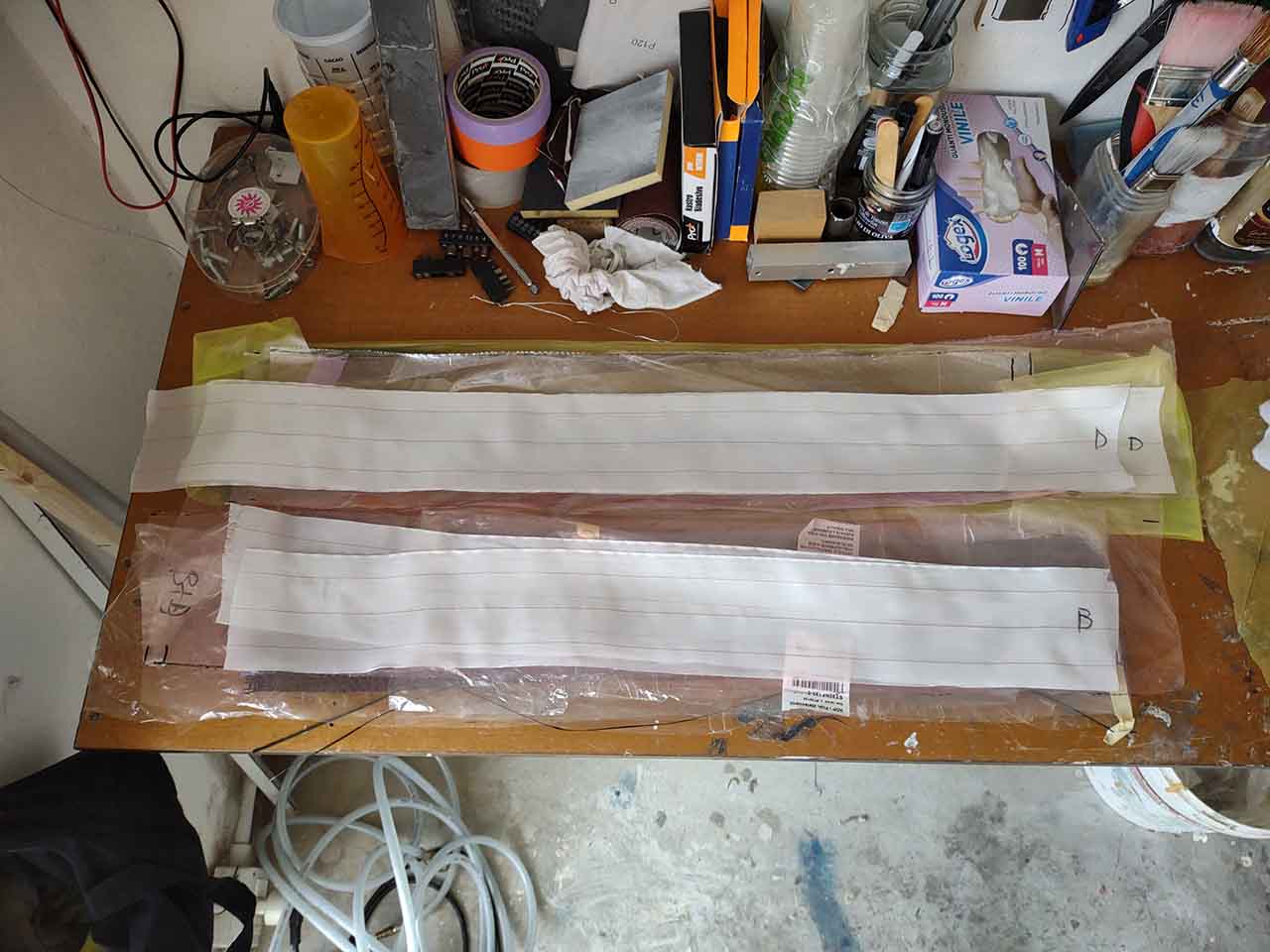

Per laminarli ho utilizzato sia la tecnica di infusione sottovuoto, che il sottovuoto semplice.

Questo sistema, se pur poco raffinato, mi ha consentito di guadagnare diverse settimane di tempo nella realizzazione degli stampi.

Buona Visione!

Conclusioni

Questa è la prima parte relativa a questa sezione del progetto, prossimamente vedremo le fasi successive.
